8*10/100/1000M PoE poort + 2*10/100/1000M RJ45 uplink
8*10/100/1000M PoE poort + 2*10/100/1000M RJ45 uplink
Kan beschikbaarheid voor afhalen niet laden
TECHNISCHE SPECIFICATIE
|
Model |
JL- IPS33108P |
|
Interface-kenmerken |
|
|
Vaste poort |
8*10/100/1000Base-T PoE-poorten (data/stroom) 2*10/100/1000Base-T uplink RJ45-poorten (gegevens) 2 sets V+, V- redundante DC-voedingsinterface (5P Phoenix-aansluiting) |
|
Ethernet-poort |
Poort 1-10 ondersteunt 10/100/1000Base-T(X) auto-sensing, full/half duplex MDI/MDI-X zelf-aanpassing |
|
Twisted Pair-transmissie |
10BASE-T: Cat3,4,5 UTP (≤100 meter) 100BASE-TX: Cat5 of latere UTP (≤100 meter) 1000BASE-T: Cat5e of later UTP (≤100 meter) |
|
Chipparameter |
|
|
Netwerkprotocol |
IEEE802.3 10BASE-T, IEEE802.3i 10Base-T, IEEE802.3u 100Base-TX IEEE802.3ab 1000Base-T, IEEE802.3z 1000Base-X, IEEE802.3x |
|
Doorstuurmodus |
Opslaan en doorsturen (volledige draadsnelheid) |
|
Schakelcapaciteit |
20 Gbps |
|
Doorsturen Beoordeel@64byte |
14,88Mpps |
|
MAC |
8K |
|
Buffergeheugen |
2M |
|
Jumbo-frame |
9,2K |
|
LED-indicator |
Vermogen: PWR (groen), Netwerk: Link (geel), POE: PoE (groen), Snelheid: 1000M (groen) |
|
PoE & voeding |
|
|
PoE-poort |
Poort 1 tot 8, IEEE802.3af/at |
|
Voedingspen |
1/2 (+) 3/6 (-) |
|
Maximaal vermogen per poort |
30W |
|
Stroomverbruik |
Stand-by <8W, volledige belasting bij < 120W, bij < 240W |
|
Stroomvoorziening |
Nee, optionele industriële voeding van 48V/120W of 48V/240W |
|
Werkspanning |
DC48-57V, 5P industriële Phoenix-aansluiting, ondersteunt anti-reverse-beveiliging. |
|
Fysieke parameter |
|
|
Werking TEMP / Vochtigheid |
-40~+80°C, 5%~90% RV Niet-condenserend |
|
Opslag TEMP / Vochtigheid |
-40~+85°C, 5%~95% RV Niet-condenserend |
|
Afmetingen (L*B*H) |
165*148*54mm |
|
Netto/Brutogewicht |
<1,0 kg / <1,2 kg |
|
Installatie |

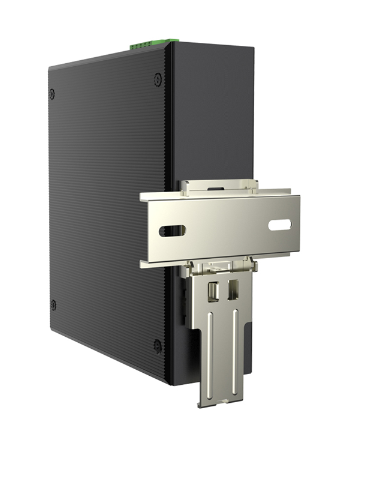

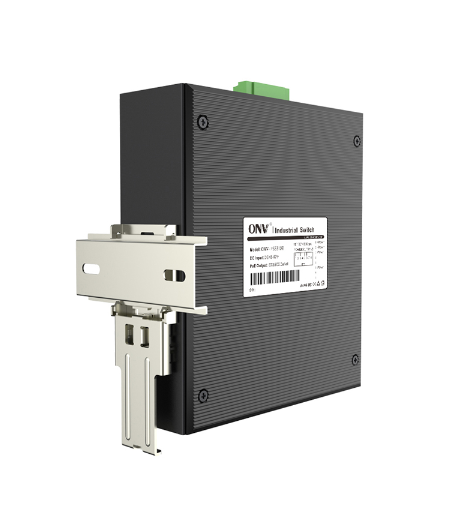

Bureaublad, 35mm DIN-rail |
|
Certificering en garantie |
|
|
Bliksembeveiliging |
Bliksembeveiliging: 6KV 8/20us, Beschermingsgraad: IP40 IEC61000-4-2(ESD): ±8kV contactontlading, ±15kV luchtontlading IEC61000-4-3 (RS): 10 V/m (80~1000 MHz) IEC61000-4-4(EFT): stroomkabel: ±4kV, datakabel: ±2kV IEC61000-4-5 (overspanning): voedingskabel: CM ± 4 kV / DM ± 2 kV, datakabel: ± 4 kV IEC61000-4-6 (radiofrequentietransmissie): 10V (150 kHz ~ 80 MHz) IEC61000-4-8 (magnetisch veld met netfrequentie): 100 A/m; 1000 A/m, 1s tot 3s IEC61000-4-9 (gepulseerd magneetveld): 1000A/m IEC61000-4-10 (gedempte oscillatie): 30A/m 1MHz IEC61000-4-12/18 (schokgolf): CM 2,5 kV, DM 1 kV IEC61000-4-16 (common-mode transmissie): 30V, 300V, 1s FCC Deel 15/CISPR22(EN55022): Klasse B IEC61000-6-2 (algemene industriële norm) |
|
Mechanische eigenschappen |
IEC60068-2-32 (vrije val) IEC60068-2-27 (schokbestendig) IEC60068-2-6 (anti-vibratie) |
|
Certificering |
CCC, CE-markering, commercieel, CE/LVD EN62368-1, FCC Deel 15 Klasse B RoHS |
|
Garantie |
5 jaar, Garantie |
OVERZICHT

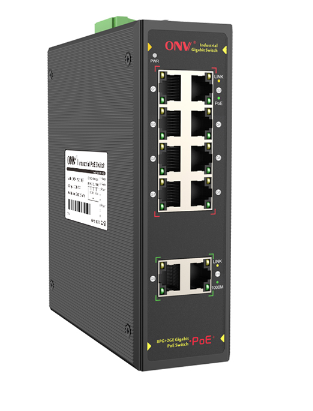

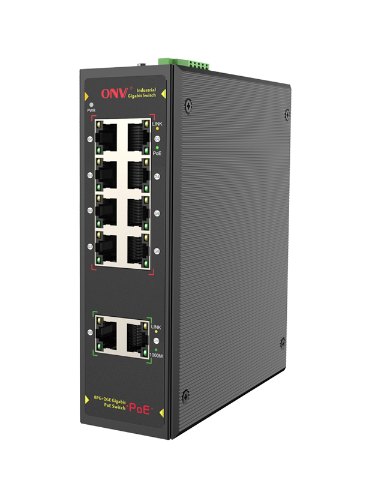

De ONV-IPS33108P is een volledige gigabit industriële PoE-switch die onafhankelijk is ontwikkeld door ONV. Het heeft 10 *10/100 /1000 Base-T RJ45-poorten. Poort 1-8 kan IEEE802.3af/at PoE- standaard ondersteunen . PoE-vermogen met één poort tot 30 W. Als PoE-voedingsapparaat kan het automatisch de stroomontvangende apparatuur detecteren en herkennen die voldoet aan de standaard en stroom leveren via de netwerkkabel. Het kan stroom leveren aan PoE-terminalapparaten zoals draadloze AP, IP- camera, industriële sensor via de netwerkkabel en voldoen aan de netwerkomgeving die een PoE-voeding met hoge dichtheid nodig heeft. Het is geschikt voor intelligent transport, spoorvervoer, energie-industrie, mijnbouw, petroleum, zeetransport. Industriële scènes zoals metallurgie en groene energieconstructie om een kosteneffectief, stabiel en betrouwbaar communicatienetwerk te vormen. Onbeheerde modus, plug-and-play, geen configuratie, eenvoudig te gebruiken.
FUNCTIE
Gigabit-draadsnelheid doorsturen
◇ Ondersteunt non-blocking wire-speed forwarding.
◇ Ondersteunt full-duplex op basis van IEEE802.3x en half-duplex op basis van tegendruk .
◇ Ondersteunt volledige gigabit Ethernet-poorten , hoge snelheid en hoge bandbreedteverbindingen om te voldoen aan de behoeften van verschillende scenario's.
Intelligente PoE-voeding
◇ IEEE802.3af/at PoE-standaard, zonder schade aan niet-PoE-apparaten.
◇ Prioriteitssysteem voor PoE-poort: wanneer het stroombudget onvoldoende is, wordt eerst stroom geleverd aan de poort met de hoogste prioriteit. Zo wordt overbelasting van het apparaat voorkomen.
◇ 10 *10/100/1000Base-T RJ45-poorten, die voldoen aan de behoeften van beveiligingsbewaking, teleconferentiesystemen, draadloze dekking en andere scenario's.
Stabiel en betrouwbaar
◇ C CC, CE, FCC, RoHS.
◇ Laag stroomverbruik, geen ventilator , aluminium behuizing .
◇ Het gebruiksvriendelijke paneel kan de status van het apparaat weergeven via de LED-indicator van PWR, Link en PoE.
